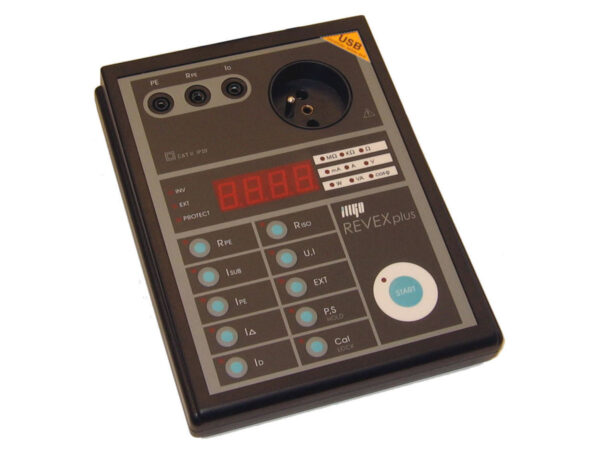

IL2531 – REVEXplus USB

Měřicí přístroj pro kontroly a revize el. spotřebičů dle ČSN 33 1600 ed. 2; ve spojení s adaptérem WELDtest umožňuje kontroly a zkoušky zařízení obloukového svařování podle požadavků normy ČSN EN 60974-4 ed.3.
Výsledky měření mohou být přenášeny on-line do připojeného PC – tím se REVEXplus USB stává vhodným zařízením např. pro servisy nebo výrobní linky.

Upozornění: Přístroj nemá paměť pro ukládání výsledků měření.

Cena je včetně kalibračního listu.

Kód zboží: IL2531 Kategorie: , Výrobce:

21 115 Kč (17 450 Kč bez DPH)

Cena platí pro e-shop

Měření

  • Odpor ochranného vodiče proudem > 200 mA
  • Izolační odpor napětím 500 V
  • Unikající proudy: náhradní metodou, ochranným vodičem a rozdílovou metodou
  • Unikající proudy pomocí trojfázového adaptéru nebo klešťového transformátoru
  • Činný a zdánlivý příkon / proud odebíraný spotřebičem / účiník
  • Činný a zdánlivý příkon / proud / účiník pomocí klešťového transformátoru
  • Síťové napětí

Další vlastnosti

  • Střídavé veličiny jsou měřeny metodou TRMS (skutečná efektivní hodnota)
  • Řada kontrolních a bezpečnostních funkcí: automatická kontrola připojení PE a přítomnosti napětí na PE, aut. kontrola vysokého unikajícího proudu
  • Kontroly a zkoušky zařízení obloukového svařování ve spojení s adaptérem WELDtest

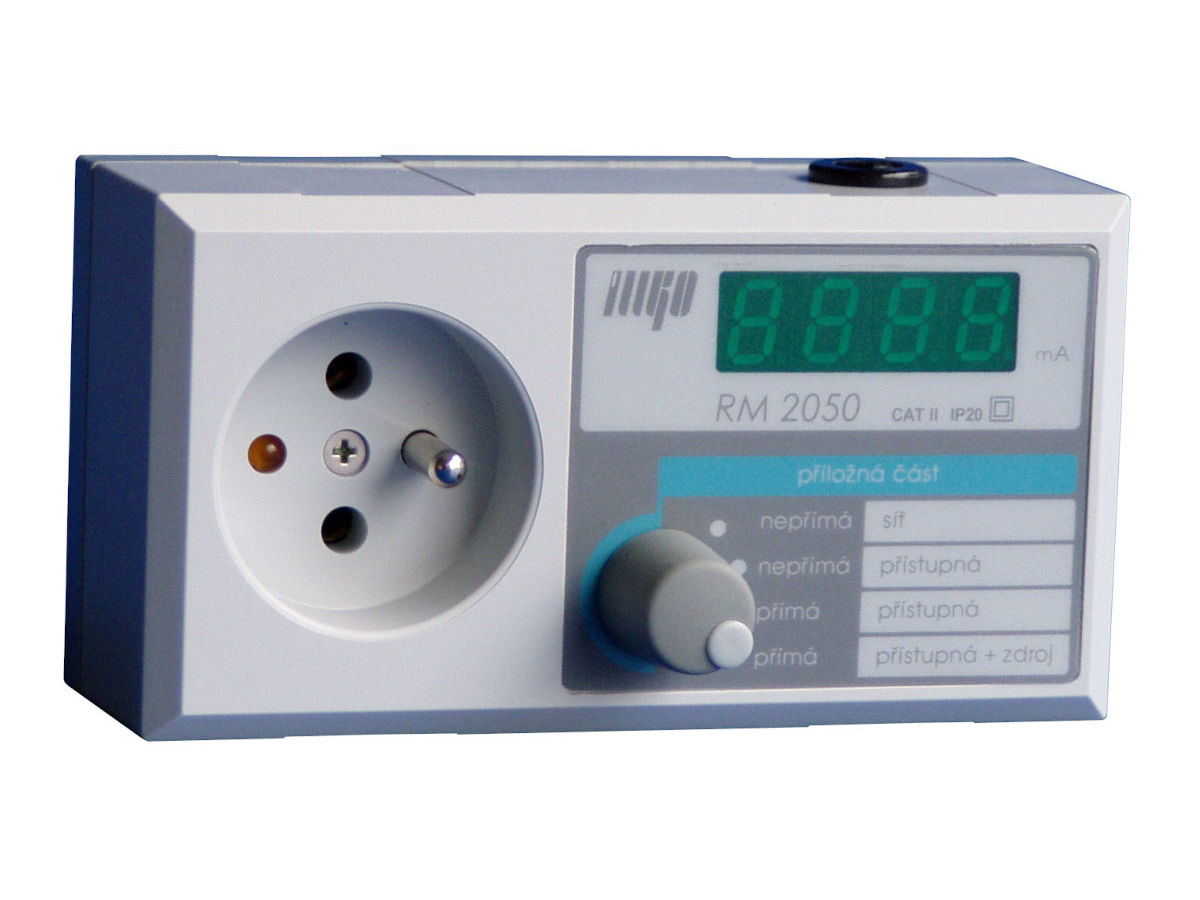

  • Měření ve zdravotnictví ve spojení s doplňkem RM 2050
  • Možnost propojení s PC (pouze on-line přenos dat bez možnosti ukládání do paměti přístroje)

Rozsah dodávky

  • Měřicí přístroj REVEXplus USB
  • P2011 - spojovací vodič bezpečnostní (banánek/banánek), černý, délka 2 m
  • P3011 - měřicí hrot bezpečnostní, černý
  • Návod k používání
  • USB kabel
  • Kalibrační list



Další informace k programu REVEXplus PC a komunikační protokol naleznete zde.

Všeobecně

  • Napájení: 230 V ± 10 % / 50 Hz
  • Displej: LED
  • Třída ochrany: II (dvojitá izolace)
  • Kategorie přepětí: II / 300 V
  • Stupeň znečištění: 2
  • Krytí: IP 20
  • Propojení s PC: USB
  • Rozměry: 150 x 195 x 50 mm
  • Hmotnost: asi 1 kg

Odpor ochranného vodiče

  • Rozsah: 0,000 Ω ÷ 20,00 Ω
  • Měřicí napětí naprázdno: 5 ÷ 12 V AC
  • Měřicí proud (R ≤ 2 Ω): ≥ 200 mA AC
  • Kompenzace odporu měřicích vodičů: ano (do 2 Ω)

Izolační odpor

  • Rozsah: 0,0 kΩ ÷ 100,0 MΩ
  • Jmenovité napětí: 500 V DC
  • Jmenovitý proud: ≥ 1 mA DC

Proud procházející ochranným vodičem

  • Rozsah: 0,000 mA ÷ 10,00 mA

Rozdílový proud

  • Rozsah: 0,000 mA ÷ 10,00 mA

Náhradní unikající proud

  • Rozsah: 0,000 mA ÷ 20,00 mA
  • Měřicí napětí naprázdno: 230 V ± 15 % / 50 Hz
  • Max. měřicí proud: 3,5 mA

Unikající proud externím měřicím zařízením

  • Rozsah: 0,00 mA ÷ 20,0 mA

Dotykový proud

  • Technické parametry jsou shodné se zvolenou měřicí metodou.

Příkon činný, zdánlivý

  • Rozsah: 5 W, VA ÷ 3680 W, VA

Účiník

  • Rozsah: 0,00 ÷ 1,00

Proud procházející spotřebičem

  • Rozsah: 0,00 A ÷ 16,00 A

Proud měřený klešťovým transformátorem

  • Rozsah: 0,00 A ÷ 100,0 A

Účiník měřený klešťovým transformátorem

  • Rozsah: 0,00 ÷ 1,00

Příkon činný, zdánlivý měřený klešťovým transformátorem

  • Rozsah: 10 W, VA ÷ 9999 W, VA

Napětí sítě

  • Rozsah: 207,0 V ÷ 253,0 V
