REVEXneo
REVEXneo
P3011,A1016
P2011,2020,2060,2061

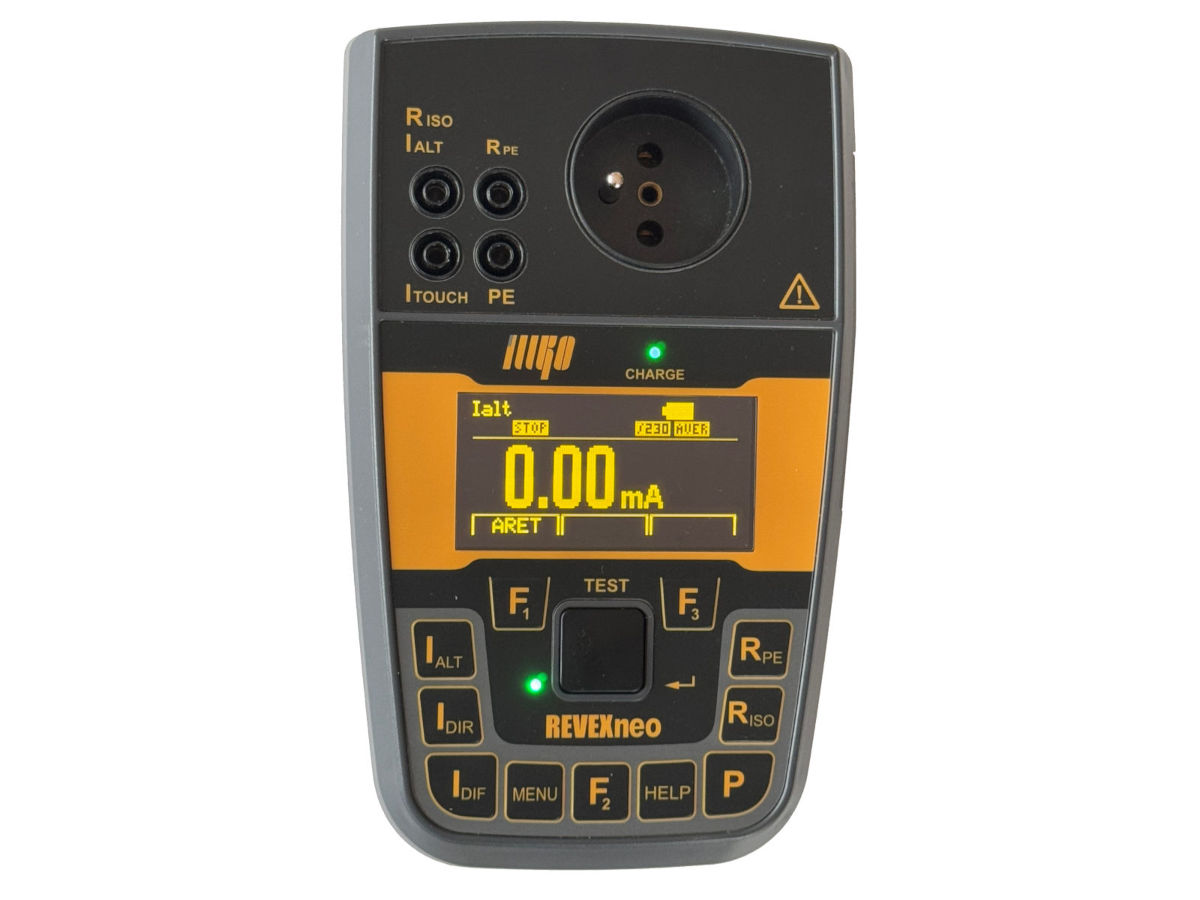

IL2570 – REVEXneo

Multifunkční digitální měřicí přístroj určený ke zkouškám elektrických spotřebičů s pohyblivým i pevným přívodem.
Přístroj umožňuje testovat elektrické spotřebiče jak z hlediska jejich elektrické bezpečnosti, tak i jejich provozních vlastností. Ve spojení s adaptérem WELDtest umožňuje kontroly a zkoušky zařízení obloukového svařování podle požadavků normy ČSN EN 60974-4 ed.3.

Upozornění: Přístroj nemá paměť pro ukládání výsledků měření.

Cena je včetně kalibračního listu.

Kód zboží: IL2570 Kategorie: , , Výrobce:

27 688 Kč (22 883 Kč bez DPH)

Cena platí pro e-shop

Měření

  • Odpor ochranného vodiče proudem > 200 mA
  • Izolační odpor napětím 500 a 250 V
  • Unikající proudy: náhradní metodou, ochranným vodičem a rozdílovou metodou
  • Unikající proudy pomocí trojfázového adaptéru nebo klešťového transformátoru
  • Činný a zdánlivý příkon / proud odebíraný spotřebičem
  • Činný a zdánlivý příkon / proud pomocí klešťového transformátoru
  • Síťové napětí

Další vlastnosti

  • Provoz přístroje je možný ze síťového napájení nebo z napájení pomocí vestavěného akumulátoru
  • V případě napájení pomocí vestavěného akumulátoru lze používat pouze ty měřicí metody, které při měření nevyžadují spojení se zemí prostřednictvím PE vodiče (měření přechodového odporu, izolačního odporu nebo unikajícího proudu náhradní metodou)
  • Střídavé veličiny jsou měřeny metodou TRMS (skutečná efektivní hodnota)
  • Možnost připojení přídavných zařízení pro měření - třífázové adaptéry, klešťové přístroje atd.
  • Kontroly a zkoušky zařízení obloukového svařování ve spojení s adaptérem WELDtest
  • Propojení s PC jen pro servisní účely
  • Nápověda přímo v přístroji

Přístroj je vybaven řadou kontrolních a bezpečnostních funkcí

  • Kontrolou připojení PE kolíku v napájecí zásuvce před zahájením měření
  • Kontrolou nebezpečného dotykového napětí na PE kolíku v napájecí zásuvce před zahájením měření
  • Kontrolou velikosti unikajícího proudu v průběhu měření
  • Kontrolou velikosti odebíraného proudu z napájecí zásuvky
  • Manuální kontrolou správné funkce přístroje (AUTOTEST)

Rozsah dodávky

  • Měřicí přístroj REVEXneo
  • Síťový kabel
  • P2011 - spojovací vodič bezpečnostní (banánek/banánek), černý, délka 2 m
  • P3011 - měřicí hrot bezpečnostní, černý
  • Náhradní pojistka F 16 A / 500 V, 32 x 6,3 mm, 2 ks
  • Návod k používání
  • Kalibrační list



Všeobecně

  • Napájení: 230 V ± 10 % / 50 Hz
  • Displej: grafický OLED
  • Třída ochrany: II (dvojitá izolace)
  • Kategorie přepětí: II / 300 V
  • Stupeň znečištění: 2
  • Krytí: IP 20
  • Propojení s PC: USB
  • Rozměry: 205 x 120 x 60 mm
  • Hmotnost: asi 0,9 kg
  • Pracovní teplota: 0 ÷ 40 °C

Odpor ochranného vodiče

  • Rozsah: 0,00 Ω ÷ 20,00 Ω
  • Měřicí napětí naprázdno: < ± 9 V DC
  • Měřicí proud (R ≤ 2 Ω): ≥ 200 mA DC
  • Kompenzace odporu měřicích vodičů: ano (do 20 Ω)

Izolační odpor

  • Rozsah: 0,10 MΩ ÷ 100,0 MΩ
  • Jmenovité napětí: 250 V / 500 V DC
  • Jmenovitý proud: ≥ 1 mA DC

Unikající proud – náhradní metoda

  • Rozsah: 0,00 mA ÷ 20,00 mA
  • Měřicí napětí naprázdno: 230 V ± 15 % / 50 Hz ± 0,5 Hz
  • Max. měřicí proud: 3,5 mA

Unikající proud – přímá metoda

  • Rozsah: 0,00 mA ÷ 12,00 mA

Unikající proud – rozdílová metoda

  • Rozsah: 0,00 mA ÷ 12,00 mA

Unikající proud externím měřicím zařízením

  • Rozsah: 0,00 mA ÷ 20,00 mA

Napětí sítě

  • Rozsah: 207 V ÷ 253 V

Proud procházející spotřebičem

  • Rozsah: 0,0 A ÷ 16,0 A

Příkon činný a zdánlivý

  • Rozsah: 10 W, VA ÷ 3680 W, VA

Proud měřený klešťovým transformátorem

  • Rozsah: 0,0 A ÷ 50,0 A

Příkon činný a zdánlivý měřený klešťovým transformátorem

  • Rozsah: 10 W, VA ÷ 9999 W, VA





Návod k používání

Stáhnout(2 MB)
