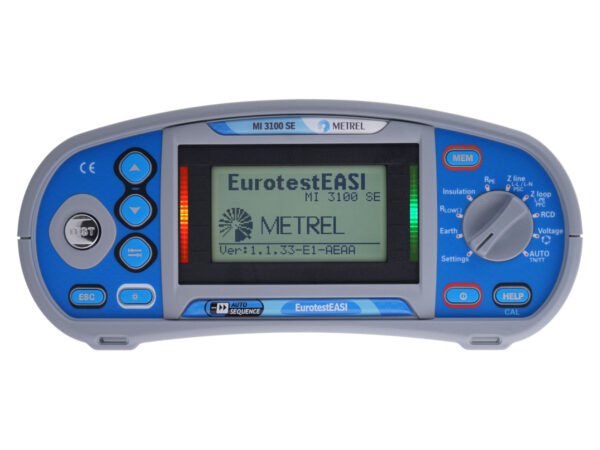

MI3100SE – EurotestEASI

Profesionální multifunkční přenosný přístroj určený pro měření a revize AC elektrických instalací nízkého napětí.
Oproti verzi MI3100s Eurotest EASI má tento přístroj paměť naměřených hodnot a možnost jejich přenosu do PC.

Cena je včetně kalibračního listu.

EAN: 3831063422600 Kód zboží: MI3100SE Kategorie: , Výrobce:

30 082 Kč (24 861 Kč bez DPH)

Cena platí pro e-shop

Měření

  • Izolační odpor
  • Spojitost
  • Parametry proudového chrániče (RCD)
  • Skutečná impedance smyčky a zkratový proud
  • Skutečná impedance smyčky a zkratový proud za proud. chráničem bez jeho vybavení
  • Skutečná impedance sítě a zkratový proud, úbytek napětí
  • Odpor vodiče PE
  • Zemní odpor pomocí sond
  • Sled fází
  • Napětí a kmitočet
  • Monitor napětí na svorkách

Další vlastnosti

  • AUTO SEQUENCE® - automaticky provádí předdefinované měřicí postupy
  • České menu
  • Dobře čitelný grafický displej
  • Ukládání výsledků do paměti a komunikace s PC
  • Data lze přenášet také pomocí Bluetooth komunikace (volitelné příslušenství)
  • PC software EuroLink PRO a Metrel ES Manager BASIC v české verzi (součástí dodávky)
  • Aplikace EuroLink Android a aMESM (volitelné příslušenství)
  • K napájení lze použít akumulátory a nabíjet je přímo v přístroji
  • Malé rozměry a hmotnost
  • Rozsáhlé příslušenství

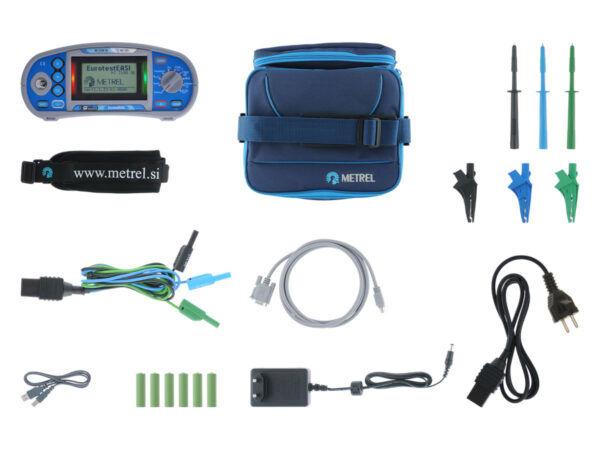

Rozsah dodávky

  • Přístroj MI3100SE EurotestEASI
  • Kabel pro měření v síťových zásuvkách
  • Univerzální měřicí kabel 3 x 1,5 m (zakončený banánky, lze připojit krokosvorky nebo měřicí hroty)
  • Měřicí hrot, 3 ks (černý, modrý, zelený)
  • Krokosvorka, 3 ks (černá, modrá, zelená)
  • NiMH akumulátor, velikost AA, 6 ks
  • Síťový adaptér pro nabíjení akumulátorů
  • Kabel RS232 - PS/2, kabel USB
  • PC SW EuroLink PRO, Metrel ES Manager BASIC
  • Brašna na přenášení přístroje a příslušenství
  • Řemen pro zavěšení přístroje na krk
  • Tištěná stručná uživatelská příručka v češtině
  • Podrobný návod k používání v češtině (elektronicky v PDF)
  • Anglická dokumentace k přístroji (elektronicky v PDF)
  • Kalibrační list

Jiné varianty přístroje



Všeobecně

  • Napájení: 6 x alkalická baterie nebo NiMH akumulátor, velikost AA
  • Zdroj pro nabíjení: 12 V ± 10% / 400 mA
  • Přepěťová kategorie: CAT III / 600 V, CAT IV / 300 V
  • Třída ochrany: II (dvojitá izolace)
  • Stupeň znečištění: 2
  • Krytí: IP 40
  • Displej: LCD s podsvícením
  • Paměť: až 1800 měření
  • Komunikace: RS232, USB, volitelně Bluetooth
  • Rozměry: 230 x 103 x 115 mm
  • Hmotnost: cca 1,2 kg (bez akumulátorů)

Izolační odpor

  • Rozsah: 0,00 MΩ ÷ 199,9 MΩ (pro U = 50, 100, 250 V DC)
  • Rozsah: 0,00 MΩ ÷ 999 MΩ (pro U = 500, 1000 V DC)
  • Jmenovitý proud: ≥ 1 mA DC
  • Počet měření: asi 1200 (s plně nabitými akumulátory)

Spojitost R 200mA

  • Rozsah: 0,00 Ω ÷ 1999 Ω
  • Měřicí napětí naprázdno: 6,5 ÷ 9 V DC
  • Měřicí proud (R ≤ 2 Ω): ≥ 200 mA
  • Kompenzace odporu měřicích vodičů: ano (do 5 Ω)
  • Automatická změna polarity: ano
  • Počet měření: asi 2000 (s plně nabitými akumulátory)

Spojitost R 7mA

  • Rozsah: 0,0 Ω ÷ 1999 Ω
  • Měřicí napětí naprázdno: 6,5 ÷ 9 V DC
  • Měřicí proud: ≤ 8,5 mA
  • Kompenzace odporu měřicích vodičů: ano (do 5 Ω)

Proudové chrániče – všeobecně

  • Jmenovitý proud: 10, 30, 100, 300, 500, 1000 mA
  • Tvar rozdílového proudu: sinusový (AC), pulsující (A, F)
  • Typ měřených proud. chráničů: standardní, selektivní, PRCD, PRCD-K, PRCD-S
  • Počáteční polarita rozdílového proudu: 0° nebo 180°
  • Rozsah napětí: 93 V ÷ 134 V, 185 V ÷ 266 V (45 Hz ÷ 65 Hz)

Proudové chrániče – dotykové napětí

  • Rozsah: 0,0 V ÷ 99,9 V
  • Měřicí proud: ≤ ½ IΔN
  • Limitní dotykové napětí: 25 V, 50 V

Proudové chrániče – vypínací čas

  • Rozsah: 0,0 ms ÷ max. čas (závisí na typu chrániče a násobku IΔN)

Proudové chrániče – vybavovací proud

  • Rozsah: 0,2 ÷ 1,1 / 1,5 / 2,2 IΔN (závisí na typu chrániče a IΔN)
  • Vypínací čas: 0 ms ÷ 300 ms
  • Dotykové napětí: 0,0 V ÷ 99,9 V

Skutečná impedance smyčky a zkratový proud

  • Rozsah: 0,00 Ω ÷ 9,99 kΩ
  • Zkratový proud: 0,00 A ÷ 23,0 kA

Skutečná impedance smyčky a zkratový proud bez vypnutí RCD

  • Rozsah: 0,00 Ω ÷ 9,99 kΩ
  • Zkratový proud: 0,00 A ÷ 23,0 kA

Skutečná impedance sítě a zkratový proud, úbytek napětí

  • Rozsah: 0,00 Ω ÷ 9,99 kΩ
  • Zkratový proud: 0,00 A ÷ 199 kA
  • Úbytek napětí: 0,0 % ÷ 99,9 %

Odpor vodiče PE

  • Rozsah: 0,00 Ω ÷ 1999 Ω

Odpor vodiče PE bez vypnutí RCD

  • Rozsah: 0,00 Ω ÷ 1999 Ω

Zemní odpor (třívodičová metoda)

  • Rozsah: 0,00 Ω ÷ 9999 Ω
  • Zkratový proud: < 30 mA
  • Automatické měření odporu sond: ano
  • Automatické měření rušivého napětí: ano

Sled fází

  • Vstupní napětí: 100 V ÷ 550 V AC
  • Kmitočet: 14 Hz ÷ 500 Hz
  • Zobrazený výsledek: 1.2.3 nebo 3.2.1

Napětí

  • Rozsah: 0 V ÷ 550 V
  • Kmitočet: 0 Hz, 14 Hz ÷ 500 Hz
  • Způsob měření: skutečná efektivní hodnota TRMS

Kmitočet

  • Rozsah: 0,00 Hz ÷ 499,9 Hz
  • Vstupní napětí: 10 V ÷ 550 V

Monitor napětí na svorkách

  • Rozsah: 10 V ÷ 550 V
