MI3109
MI3109
MI3109PS

MI3109PS – EurotestPV Lite Pro Set

Multifunkční přenosný přístroj určený k provádění měření fotovoltaických (PV) systémů. Jedná se o zjednodušený přístroj MI3108. Oproti němu neobsahuje některá měření používaná při revizi běžných elektrických instalací: impedanci sítě, měření proudových chráničů, zemních odporů, výkonů, zkreslení sítě, energie, kmitočtu apod.

Přístroj MI3109 EurotestPV Lite je tedy určen výhradně k měření PV systémů. Verze Pro Set (PS) má více příslušenství v rozsahu dodávky oproti verzi Standard Set (ST).

Cena je včetně kalibračního listu.

EAN: 3831063420583 Kód zboží: MI3109PS Kategorie: , Výrobce:

75 234 Kč (62 177 Kč bez DPH)

Cena platí pro e-shop

Měření v PV systémech

  • Izolační odpor PV systému
  • Spojitost
  • Napětí, proud a výkon v PV systému (panel, invertor)
  • Výpočet účinnosti a STC hodnot v PV systému
  • I-V křivka (napětí, proud a výkon)
  • Měření Uoc (napětí naprázdno) a Isc (zkratový proud)
  • Parametry okolního prostředí: teplota, ozáření

Další vlastnosti

  • Vzdálená jednotka PV Remote (A1375) pro měření ozáření a teploty PV modulu
  • Rozsáhlá paměť pro ukládání výsledků: cca 1800 měření nebo 500 I-V křivek
  • Funkce HELP: grafická nápověda se schématy zapojení pro měření jednotlivých veličin
  • Rozsáhlé příslušenství v základní sestavě včetně PV bezpečnostní sondy, PC SW, akumulátorů, nabíječky a kalibračního listu
  • PC SW Eurolink PRO / Metrel ES Manager BASIC dodávaný ve verzi STANDARD SET umožňuje přenos uložených výsledků z paměti přístroje do PC a jejich zpracování (jednoduchá revizní zpráva, export dat atd.)
  • PC SW Eurolink PRO Plus / Metrel ES Manager PRO dodávaný ve verzi PRO SET umožňuje navíc tvorbu profesionální revizní zprávy
  • Možnost BT komunikace (volitelné příslušenství)

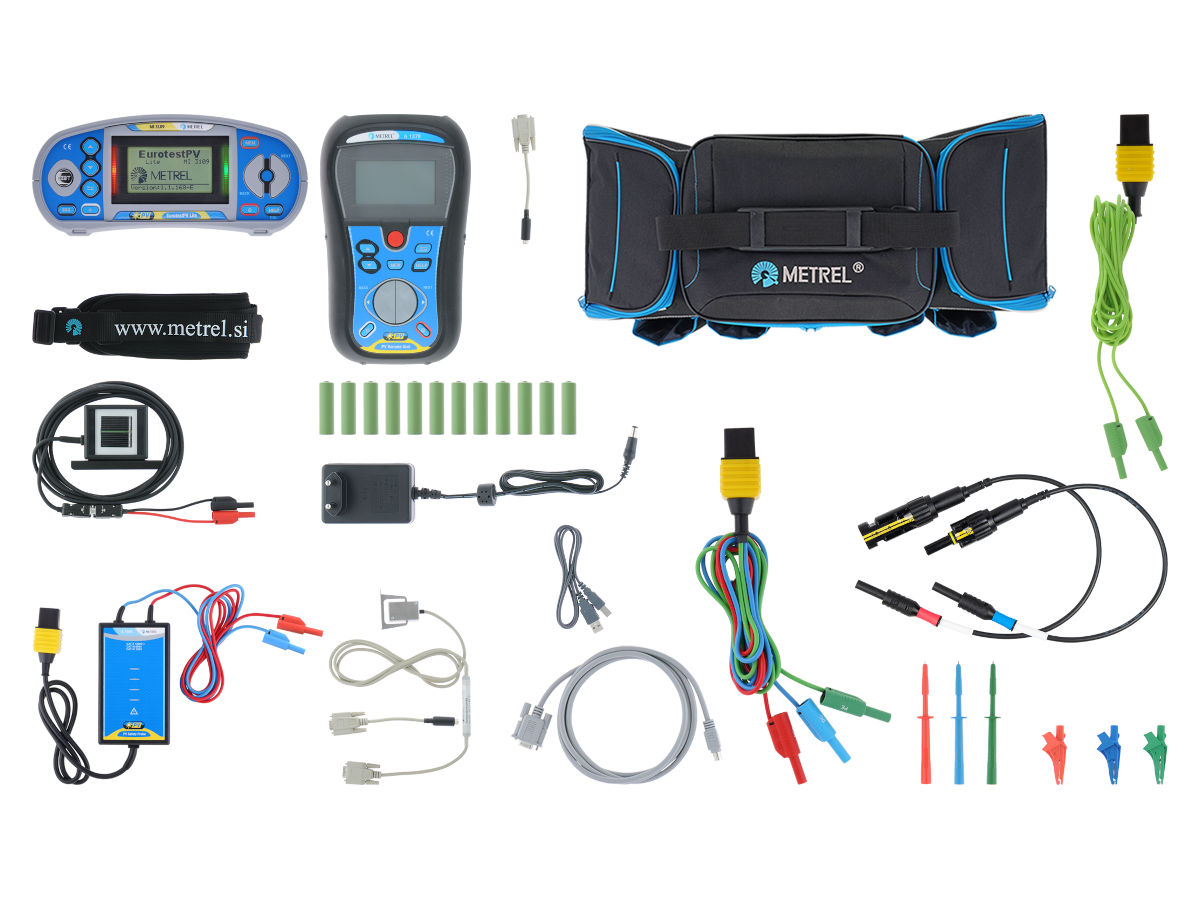

Rozsah dodávky (příslušenství dodávané stejně jako ve verzi Standard Set)

  • Měřicí přístroj MI3109 EurotestPV Lite
  • Univerzální PV měřicí kabel, 3 x 1,5 m
  • PV měřicí kabel pro měření spojitosti, 2 x 1,5 m
  • Měřicí hrot, 3 ks (červený, modrý, zelený)
  • Krokosvorka, 3 ks (červená, modrá, zelená)
  • PV MC3 a MC4 adaptéry
  • Síťový adaptér pro nabíjení akumulátorů
  • NiMH akumulátory typ AA, 6 ks
  • Kabel RS232 - PS/2, kabel USB
  • Řemen pro zavěšení přístroje na krk
  • Tištěná stručná uživatelská příručka v češtině
  • Podrobný návod k používání v češtině (elektronicky v PDF)
  • Anglická dokumentace k přístroji (elektronicky v PDF)
  • Kalibrační list

Další rozsah dodávky (příslušenství dodávané navíc ve verzi Pro Set)

  • Brašna velká pro přenášení přístroje (místo malé brašny)
  • Vzdálená jednotka PV Remote (A1378) včetně návodu v češtině (elektronicky v PDF)
  • Bezpečnostní sonda
  • PV referenční článek
  • Sonda pro měření teploty
  • PC SW EuroLink PRO Plus / Metrel ES Manager PRO licence (místo PC SW EuroLink PRO / Metrel ES Manager BASIC)

Jiné varianty přístroje

** Jedná se o rozšířený přístroj MI3109. Oproti němu obsahuje některá měření používaná při revizi běžných elektrických instalací: impedanci sítě, měření proudových chráničů, zemních odporů, výkonů, zkreslení sítě, energie, kmitočtu apod.

Všeobecně

  • Napájení: 6 x baterie nebo NiMH akumulátor, typ AA
  • Provoz: typicky 20 h
  • Zdroj pro nabíjení: 12 V ± 10% / 400 mA
  • Přepěťová kategorie: CAT II / 1000 V DC, CAT III / 600 V, CAT IV / 300 V
  • Třída ochrany: II (dvojitá izolace)
  • Stupeň znečištění: 2
  • Krytí: IP 40
  • Displej: LCD s podsvícením
  • Komunikace: RS232 + USB
  • Paměť: 500 měření (I-V křivka), 1800 měření (ostatní)
  • Rozměry: 230 x 103 x 115 mm
  • Hmotnost: cca 1,3 kg (bez akumulátorů)

Izolační odpor

  • Rozsah: 0,00 MΩ ÷ 199,9 MΩ (pro U = 50, 100, 250 V DC)
  • Rozsah: 0,00 MΩ ÷ 999 MΩ (pro U = 500, 1000 V DC)
  • Jmenovitý proud: ≥ 1 mA DC
  • Počet měření: asi 1200 (s plně nabitými akumulátory)

Spojitost R 200mA

  • Rozsah: 0,00 Ω ÷ 1999 Ω
  • Měřicí napětí naprázdno: 6,5 ÷ 9 V DC
  • Měřicí proud (R ≤ 2 Ω): ≥ 200 mA
  • Kompenzace odporu měřicích vodičů: ano (do 5 Ω)
  • Automatická změna polarity: ano
  • Počet měření: asi 2000 (s plně nabitými akumulátory)

Spojitost R 7mA

  • Rozsah: 0,0 Ω ÷ 1999 Ω
  • Měřicí napětí naprázdno: 6,5 ÷ 9 V DC
  • Měřicí proud (R ≤ 2 Ω): ≤ 8,5 mA
  • Kompenzace odporu měřicích vodičů: ano (do 5 Ω)

PV měření (Panel, Invertor)

  • Rozsah DC napětí: 0,0 V ÷ 999 V
  • Rozsah DC proudu: 0,00 A ÷ 299 A
  • Rozsah DC výkonu: 0 W ÷ 999 kW
  • Rozsah AC napětí: 0,0 V ÷ 999 V
  • Rozsah AC proudu: 0,00 A ÷ 299,9 A
  • Rozsah AC výkonu: 0 W ÷ 199,9 kW

PV měření (I-V křivka)

  • Rozsah DC napětí: 0,0 V ÷ 999 V
  • Rozsah DC proudu: 0,00 A ÷ 15,00 A
  • Rozsah DC výkonu: 0 W ÷ 14,99 kW
  • Max. výkon PV stringu: 15 kW

PV měření (Uoc, Isc)

  • Rozsah DC napětí: 0,0 V ÷ 999 V
  • Rozsah DC proudu: 0,00 A ÷ 15,00 A
  • Max. výkon PV stringu: 15 kW

Ozáření

  • Rozsah: 300 W/m2 ÷ 1999 W/m2 (pro snímač A1399)
  • Rozsah: 300 W/m2 ÷ 1,75 kW/m2 (pro snímač A1427)

Teplota

  • Rozsah: -10,0 °C ÷ 85,0 °C (pro snímač A1400)





Návod k používání (EN)

Stáhnout(2 MB)

Prospekt (EN)

Stáhnout(908 KB)

Návod k používání A1378 PV Remote (EN)

Stáhnout(727 KB)

Srovnávací tabulka přístrojů Eurotest

Stáhnout(349 KB)
