Měření na DC straně PV systémů
- Izolační odpor (250 V, 500 V, 1000 V, 1500 V)
- Spojitost
- Výpočet STC hodnot
- Uoc (napětí naprázdno) a Isc (zkratový proud)
- Intenzita ozáření
- Teplota PV modulů
Další vlastnosti
- Měření a revize PV systémů dle norem EN 62446-1 a EN-62446-2
- Umožňuje provádět všechna měření kategorie 1
- Barevný dotykový displej
- Hodiny reálného času
- Paměť dat až 256 GB (SD karta)
- Komunikace pomoc USB, RS232 nebo Bluetooth
- PC software Metrel ES Manager BASIC v české verzi (součástí dodávky)
- Funkce HELP: grafická nápověda se schématy zapojení pro měření jednotlivých veličin
- Vzdálená jednotka PV Remote WL (A1785) pro měření ozáření a teploty PV modulu s Wi-Fi komunikací
- AUTO SEQUENCE® - naprogramované automatické postupy měření
- Rozsáhlé příslušenství v základní sestavě
Rozsah dodávky (příslušenství dodávané stejně jako ve verzi Standard Set)
- Měřicí přístroj MI3114 PV Tester
- S2146 - Sada PV MC4 adaptérů 1500 V
- A1790 RED - Měřicí vodič 3 m, 2,5 mm2, červený
- A1790 BLU - Měřicí vodič 3 m, 2,5 mm2, modrý
- A1792 - Měřicí vodič 3 m, 0,75 mm2, zelený
- A1509 - Měřicí vodič 50 m, 0,75mm2, černý (na cívce)
- A1012 - Měřicí vodič 4 m, 0,75mm2, zelený
- A1309 - Krokosvorka, zelená
- A1014 - Měřicí hrot, černý
- A1015 - Měřicí hrot, modrý
- A1016 - Měřicí hrot, červený
- A1727 - Kabel USB
- A1728 - Síťový kabel 2 m, 3x0,75mm2
- A1551 - Brašna pro přenášení přístroje (velikost L)
- Tištěná stručná uživatelská příručka v angličtině
- Anglická dokumentace k přístroji (elektronicky v PDF)
- PC software Metrel ES Manager BASIC licence
- Kalibrační list

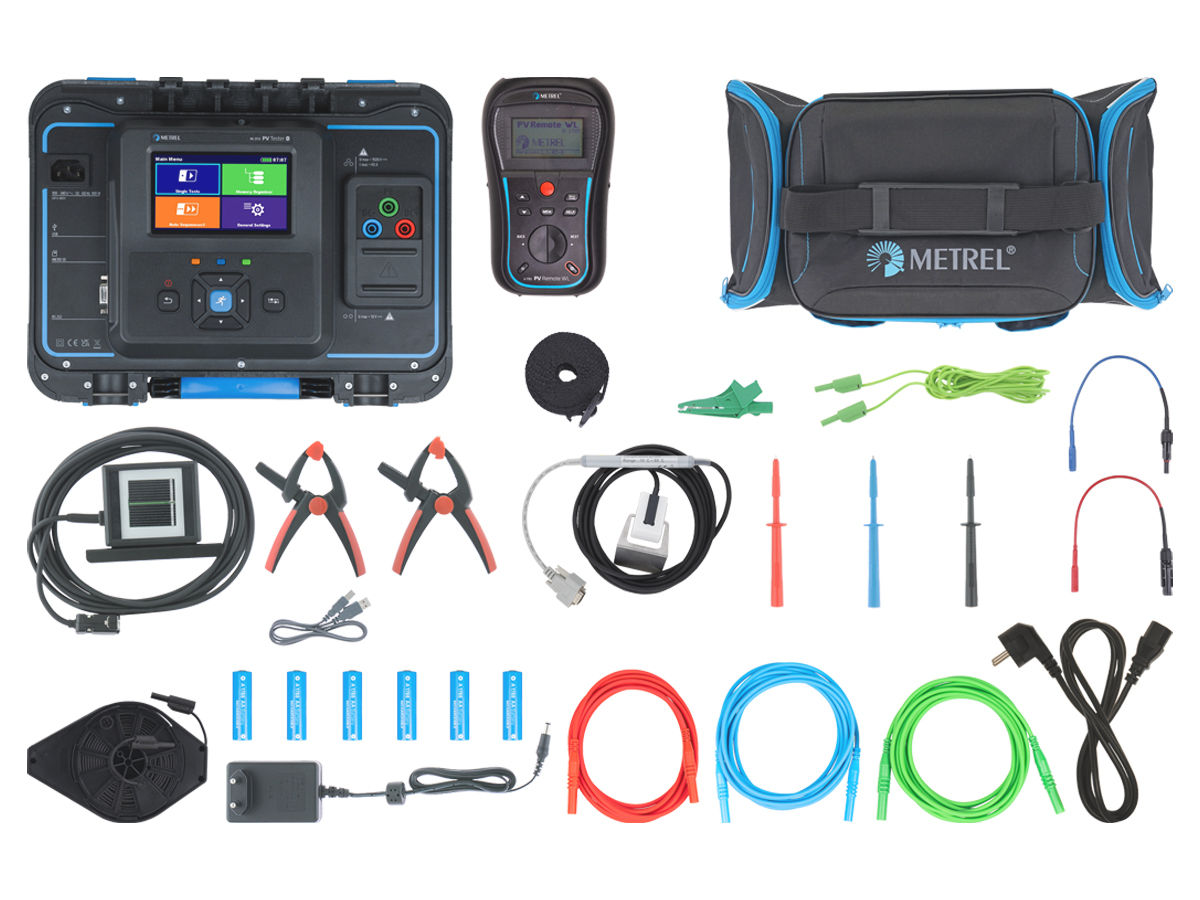

Další rozsah dodávky (příslušenství dodávané navíc ve verzi Pro Set)
- A1785 - Vzdálená jednotka PV Remote WL
- A1833 - PV sonda pro měření teploty
- A1834 - PV referenční článek
- A1835 - Svorka pro připevnění příslušenství, 2 ks
- A1791 - Řemen pro zavěšení přístroje na krk
- S2080 - NiMH akumulátory typ AA, 6 ks
- A1548 - Síťový adaptér pro nabíjení akumulátorů 12V/0,5A
- Kalibrační list pro jednotku A1785
Jiné varianty přístroje
- MI3114ST - PV Tester Standard Set (méně příslušenství v rozsahu dodávky)
- MI3115ST - PV Analyser Standard Set (pro PV systémy 1500 V / 20 A, umožňuje navíc měření I-V křivky)
