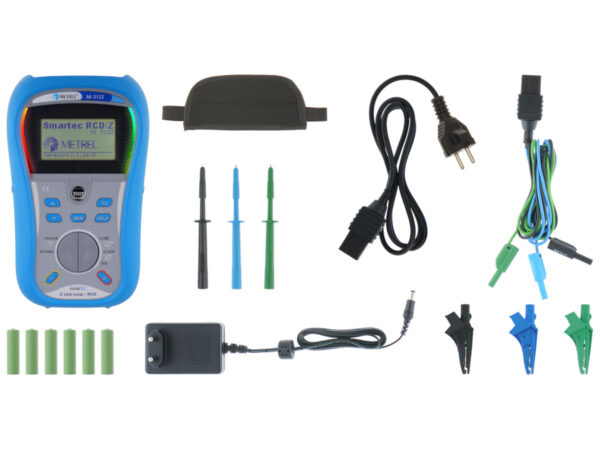

MI3122 – SMARTEC Z Line-Loop / RCD

Všeobecně

• Napájení: 6 x alkalická baterie nebo NiMH akumulátor, velikost AA
• Provozní doba: cca 20 hodin
• Zdroj pro nabíjení: 12 V ± 10% / 400 mA
• Přepěťová kategorie: CAT III / 600 V, CAT IV / 300 V
• Třída ochrany: II (dvojitá izolace)
• Stupeň znečištění: 2
• Krytí: IP 40
• Displej: LCD s podsvícením
• Paměť: až 1700 měření
• Komunikace: RS232, USB
• Rozměry: 140 x 80 x 230 mm
• Hmotnost: cca 0,9 kg (bez akumulátorů)

Proudové chrániče – všeobecně

• Jmenovitý proud: 10, 30, 100, 300, 500, 1000 mA
• Tvar rozdílového proudu: sinusový (AC), pulsující (A, F)
• Typ měřených proud. chráničů: standardní, selektivní
• Počáteční polarita rozdílového proudu: 0° nebo 180°
• Rozsah napětí: 50 V ÷ 264 V (45 Hz ÷ 65 Hz)

Proudové chrániče – dotykové napětí

• Rozsah: 0,0 V ÷ 99,9 V
• Měřicí proud: ≤ ½ IΔN
• Limitní dotykové napětí: 25 V, 50 V

Proudové chrániče – vypínací čas

• Rozsah: 0,0 ms ÷ max. čas (závisí na typu chrániče a násobku IΔN)

Proudové chrániče – vybavovací proud

• Rozsah: 0,2 ÷ 1,1 / 1,5 / 2,2 IΔN (závisí na typu chrániče a IΔN)
• Vypínací čas: 0 ms ÷ 300 ms
• Dotykové napětí: 0,0 V ÷ 99,9 V

Skutečná impedance smyčky a zkratový proud

• Rozsah: 0,00 Ω ÷ 9,99 kΩ
• Zkratový proud: 0,00 A ÷ 23,0 kA

Skutečná impedance smyčky a zkratový proud bez vypnutí RCD

• Rozsah: 0,00 Ω ÷ 9,99 kΩ
• Zkratový proud: 0,00 A ÷ 23,0 kA

Skutečná impedance sítě a zkratový proud, úbytek napětí

• Rozsah: 0,00 Ω ÷ 9,99 kΩ
• Zkratový proud: 0,00 A ÷ 199 kA

Sled fází

• Vstupní napětí: 100 V ÷ 550 V AC
• Kmitočet: 15 Hz ÷ 500 Hz
• Zobrazený výsledek: 1.2.3 nebo 3.2.1

Napětí

• Rozsah: 0 V ÷ 550 V
• Kmitočet: 0 Hz, 15 Hz ÷ 500 Hz
• Způsob měření: skutečná efektivní hodnota TRMS

Kmitočet

• Rozsah: 15,0 Hz ÷ 499,9 Hz
• Vstupní napětí: 20 V ÷ 550 V

Monitor napětí na svorkách

• Rozsah: 10 V ÷ 550 V
