Měření
- Izolační odpor
- Diagnostické testy izolace - dielektrický absorpční poměr DAR, polarizační index PI
- Spojitost
- Parametry proudového chrániče (RCD)
- Skutečná impedance smyčky a zkratový proud
- Skutečná impedance smyčky a zkratový proud za proud. chráničem bez jeho vybavení
- Skutečná impedance sítě a zkratový proud, úbytek napětí
- Odpor vodiče PE
- Zemní odpor (pomocí sond nebo dvou klešťových přístrojů)
- Rezistivita půdy
- Sled fází
- Napětí a kmitočet
- Online monitor napětí na svorkách
- Proud pomocí kleští
- Výkon a harmonické složky
- Test varistoru
- Osvětlení
Další vlastnosti
- AUTO SEQUENCE® - automaticky provádí výrobcem předdefinované měřicí postupy
- České menu
- Dobře čitelný dotykový displej
- Funkce HELP zobrazitelná na displeji
- Ukládání výsledků do paměti a komunikace s PC
- Data lze přenášet také pomocí Bluetooth komunikace (vestavěný modul)
- PC software Metrel ES Manager BASIC v české verzi (součástí dodávky)
- Aplikace aMESM pro Android (volitelné příslušenství)
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji
- Malé rozměry a hmotnost
- Rozsáhlé příslušenství
- Testování dobíjecích stanic pro elektromobily pomocí EVSE adaptéru A1532
Komunikace s jinými přístroji (pomocí Bluetooth)
- MI3143ST - Euro Z 440 V Standard Set (méně příslušenství v rozsahu dodávky)
- MI3143EU - Euro Z 440 V Euro Set (více příslušenství v rozsahu dodávky)
- MI3144ST - Euro Z 800 V Standard Set (měření v sítích 800 V, více funkcí, méně příslušenství v rozsahu dodávky)
- MI3144EU - Euro Z 800 V Euro Set (měření v sítích 800 V, více funkcí, více příslušenství v rozsahu dodávky)

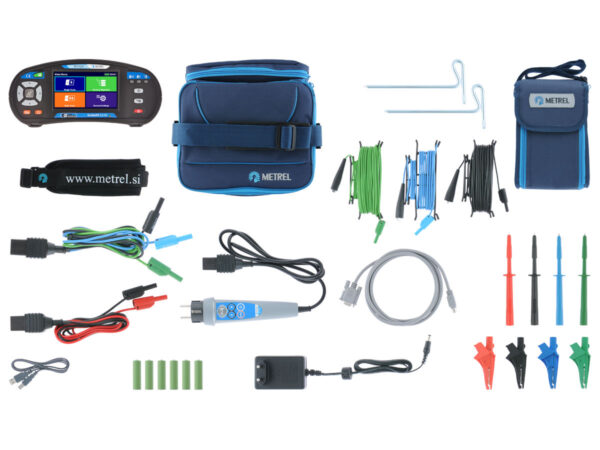

Rozsah dodávky

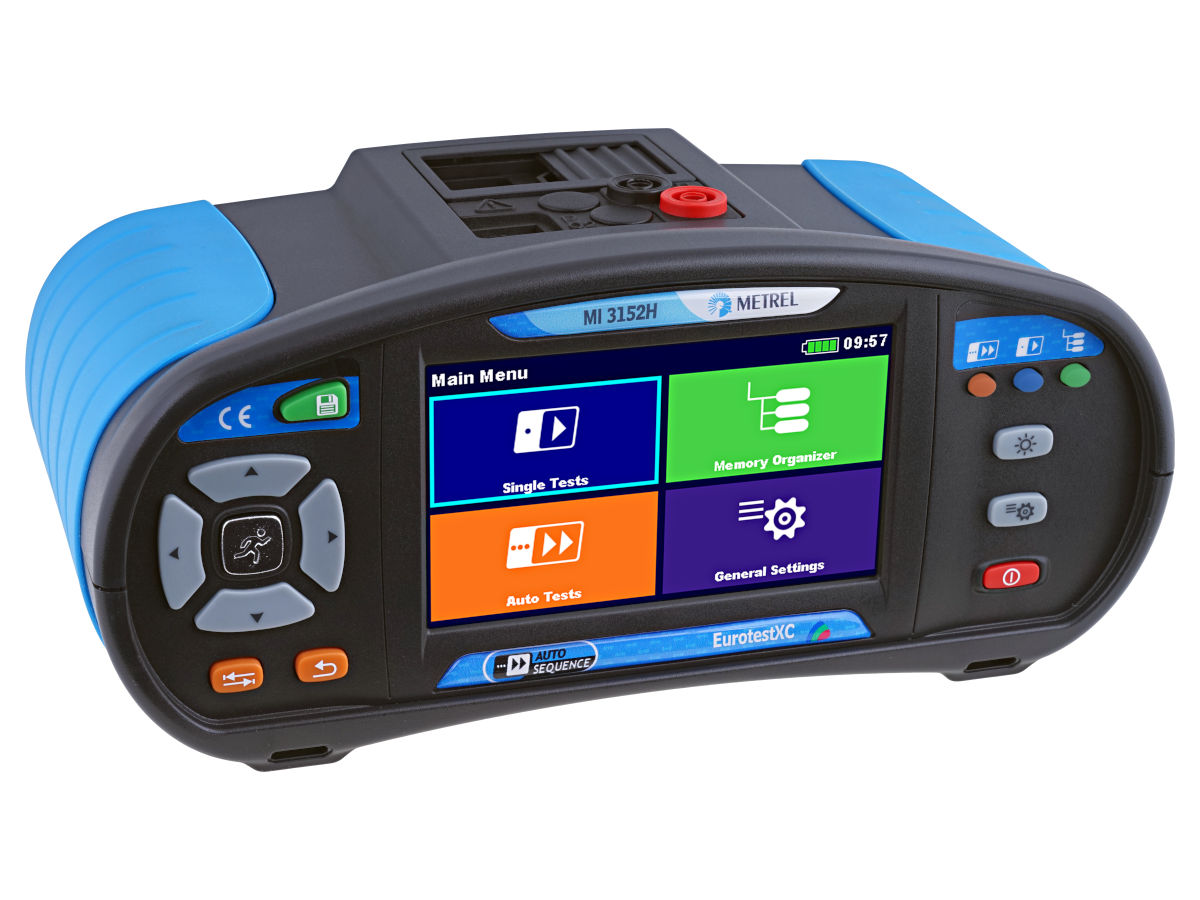

- Přístroj MI3152H EurotestXC 2,5 kV
- Plug commander (síťová vidlice s dálkovým ovládáním některých funkcí přístroje)
- Měřicí kabel třívodičový, 3 x 1,5 m (zakončený banánky, lze připojit krokosvorky nebo měřicí hroty)
- Kabel pro měření izolačních odporů napětím 2,5 kV, 2 x 1,5 m
- Síťový adaptér pro nabíjení akumulátorů
- NiMH akumulátor, velikost AA, 6 ks
- Měřicí hrot, 4 ks (černý, modrý, zelený, červený)
- Krokosvorka, 4 ks (černá, modrá, zelená, červený)
- Sada pro měření zemních odporů (2x měřicí vodič 20 m, 1x měřicí vodič 4 m, 2x kovový kolík)
- PC SW Metrel ES Manager BASIC (licence v přístroji)
- Kabel RS232 - PS/2, kabel USB
- Brašna na přenášení přístroje a příslušenství
- Řemen pro zavěšení přístroje na krk
- Tištěná stručná uživatelská příručka v češtině
- Podrobný návod k používání v češtině (elektronicky v PDF)
- Anglická dokumentace k přístroji (elektronicky v PDF)
- Kalibrační list
Jiné varianty přístroje
- MI3152ST - EurotestXC Standard Set (méně příslušenství v rozsahu dodávky)
- MI3152EU - EurotestXC Euro Set (více příslušenství v rozsahu dodávky)
Všeobecně
- Napájení: 6 x alkalická baterie nebo NiMH akumulátor, velikost AA
- Provozní doba: typicky 9 hodin (s plně nabitými akumulátory)
- Zdroj pro nabíjení: 12 V ± 10% / 1000 mA
- Přepěťová kategorie: CAT III / 600 V, CAT IV / 300 V
- Třída ochrany: II (dvojitá izolace)
- Stupeň znečištění: 2
- Krytí: IP 40
- Displej: 4,3″ (10,9 cm) TFT barevný dotykový
- Komunikace: RS232, USB, Bluetooth
- Kapacita úložiště: 8 GB
- Rozměry: 230 x 103 x 115 mm
- Hmotnost: cca 1,3 kg (bez akumulátorů)
Izolační odpor
- Rozsah: 0,00 MΩ ÷ 199,9 MΩ (pro U = 50, 100, 250 V DC)
- Rozsah: 0,00 MΩ ÷ 999 MΩ (pro U = 500, 1000 V DC)
- Rozsah: 0,00 MΩ ÷ 19,99 GΩ (pro U = 2500 V DC)
- Jmenovitý proud: ≥ 1 mA DC
- Počet měření: > 700 (s plně nabitými akumulátory)
Diagnostické testy PI a DAR
- Rozsah: 0,01 ÷ 100,0
- Jmenovité napětí: 500 / 1000 / 2500 V DC
Spojitost R 200mA (režim R, R+, R-)
- Rozsah: 0,00 Ω ÷ 1999 Ω
- Měřicí napětí naprázdno: 6,5 ÷ 18 V DC
- Měřicí proud (R ≤ 2 Ω): ≥ 200 mA
- Kompenzace odporu měřicích vodičů: ano (do 5 Ω)
- Automatická změna polarity: ano
- Počet měření (proud = standardní): > 1400 (s plně nabitými akumulátory)
- Počet měření (proud = náběh): > 800 (s plně nabitými akumulátory)
Spojitost R 7mA
- Rozsah: 0,0 Ω ÷ 1999 Ω
- Měřicí napětí naprázdno: 6,5 ÷ 18 V DC
- Měřicí proud: ≤ 8,5 mA
- Kompenzace odporu měřicích vodičů: ano (do 5 Ω)
Proudové chrániče – všeobecně
- Jmenovitý proud: 10, 15, 30, 100, 300, 500, 1000 mA
- Tvar rozdílového proudu: sinusový (AC), pulsující (A, F)
- Typ měřených proud. chráničů: standardní, selektivní, PRCD, PRCD-2p, PRCD-3p, PRCD-S, PRCD-S+, PRCD-K, EV RCD, EV RCM, MI RCD
- Počáteční polarita rozdílového proudu: 0° nebo 180°
- Rozsah napětí: 93 V ÷ 134 V, 185 V ÷ 266 V (45 Hz ÷ 65 Hz)
Proudové chrániče – dotykové napětí
- Rozsah: 0,0 V ÷ 99,9 V
- Měřicí proud: ≤ ½ IΔN
- Limitní dotykové napětí: uživ., 12 V, 25 V, 50 V
Proudové chrániče – vypínací čas
- Rozsah: 0,0 ms ÷ max. čas (závisí na typu chrániče a násobku IΔN)
Proudové chrániče – vybavovací proud
- Rozsah: 0,2 ÷ 1,1 / 1,5 / 2,2 IΔN (závisí na typu chrániče a IΔN)
- Vypínací čas: 0 ms ÷ 300 ms
- Dotykové napětí: 0,0 V ÷ 99,9 V
Skutečná impedance smyčky a zkratový proud
- Rozsah: 0,00 Ω ÷ 9,99 kΩ
- Zkratový proud: 0,00 A ÷ 23,0 kA
- Napětí: 0 V ÷ 550 V
Skutečná impedance smyčky a zkratový proud bez vypnutí RCD
- Rozsah: 0,00 Ω ÷ 9,99 kΩ
- Zkratový proud: 0,00 A ÷ 23,0 kA
- Napětí: 0 V ÷ 550 V
- Dotykové napětí: 0,0 V ÷ 99,9 V
Skutečná impedance sítě a zkratový proud, úbytek napětí
- Rozsah: 0,00 Ω ÷ 9,99 kΩ
- Zkratový proud: 0,00 A ÷ 199 kA
- Napětí: 0 V ÷ 550 V
- Úbytek napětí: 0,0 % ÷ 99,9 %
Odpor vodiče PE
- Rozsah: 0,00 Ω ÷ 1999 Ω
- Měřicí proud (R ≤ 2 Ω): ≥ 200 mA
Odpor vodiče PE bez vypnutí RCD
- Rozsah: 0,00 Ω ÷ 1999 Ω
- Měřicí proud: < 15 mA
Zemní odpor (třívodičová metoda)
- Rozsah: 0,00 Ω ÷ 9999 Ω
- Zkratový proud: < 30 mA
- Automatické měření odporu sond: ano
- Automatické měření rušivého napětí: ano
Zemní odpor (dva klešťové přístroje)
- Rozsah: 0,00 Ω ÷ 39,9 Ω
- Indikace rušivého proudu: ano
- Indikace nízkého proudu kleštěmi: ano
Rezistivita půdy
- Rozsah: 0,0 Ωm ÷ 9999 kΩm
- Rozsah: 0,0 Ωft ÷ 9999 kΩft
Sled fází
- Vstupní napětí: 100 V ÷ 550 V AC
- Kmitočet: 14 Hz ÷ 500 Hz
- Zobrazený výsledek: 1.2.3 nebo 3.2.1
Napětí / monitor napětí na svorkách
- Rozsah: 0 V ÷ 550 V
- Kmitočet: 0 Hz, 14 Hz ÷ 500 Hz
- Způsob měření: skutečná efektivní hodnota TRMS
Kmitočet
- Rozsah: 0,00 Hz ÷ 499,9 Hz
- Vstupní napětí: 20 V ÷ 550 V
Proud pomocí kleští
- Rozsah: 0,0 mA ÷ 19,99 A (pro AC proudové kleště A1018)
- Rozsah: 0,00 A ÷ 299,9 A (pro AC / DC proudové kleště A1391)
Výkon
- Rozsah: 0,00 W (VA, Var) ÷ 99,9 kW (kVA, kVar)
- Účiník: -1,00 ÷ 1,00
- Celkové harmonické zkreslení napětí THD: 0,1% ÷ 99,9%
Harmonické
- Charakteristiky měření: Uh, THDu, Ih, THDi
- Harmonické složky napětí: 0,1 V ÷ 500 V
- Celkové harmonické zkreslení napětí THD: 0,1 % ÷ 99,9 %
- Harmonické složky a celkové harm. zkreslení proudu: 0,00 A ÷ 199,9 A
Test varistoru
- Rozsah: 0 V ÷ 2500 V DC / 0 V ÷ 1562 V AC
- Princip měření: náběh DC napětí
- Prahový proud: 1 mA
Osvětlení
- Rozsah: 0,01 lux ÷ 19,99 klux
-
