Měření
- Prohlídka
- Spojitost ochranného obvodu
- Izolační odpor
- Unikající proud: náhradní metoda a rozdílová metoda
- Dotykový proud
- Test polarity IEC kabelů
- Parametry proudového chrániče (RCD, PRCD)
- Výkon
- TRMS napětí
- Proud pomocí kleští
- Zkouška chodu (funkční test)
- Test zásuvky
Další vlastnosti
- AUTO SEQUENCE® - automaticky provádí výrobcem nebo uživatelem předdefinované měřicí postupy
- Síťové a bateriové napájení
- Grafický LCD displej s podsvícením
- Funkce HELP zobrazitelná na displeji
- Dva komunikační porty (USB a RS232) pro komunikaci s PC, čtečkou čárového kódu, tiskárnou a čtečkou/zapisovačkou RFID
- Bluetooth komunikace s PC, tiskárnou a zařízeními Android
- PC software Metrel ES Manager BASIC v české verzi (součástí dodávky)
- Aplikace aMESM pro Android (volitelné příslušenství)
- Paměť pro cca 1500 výsledků a parametrů měření
- Další svorky pro měření pevně připojených spotřebičů
- Hodiny reálného času
- Malé rozměry a hmotnost

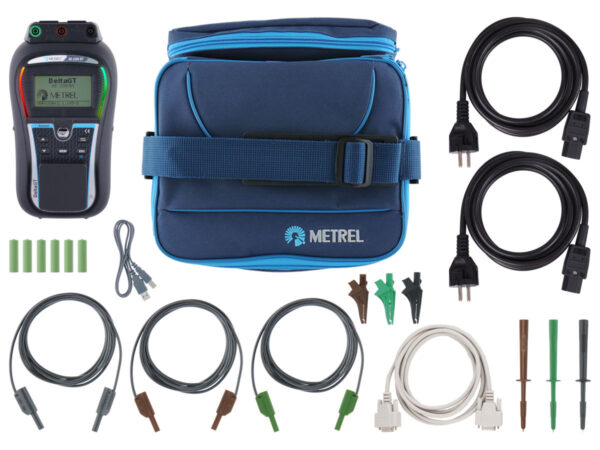

Rozsah dodávky

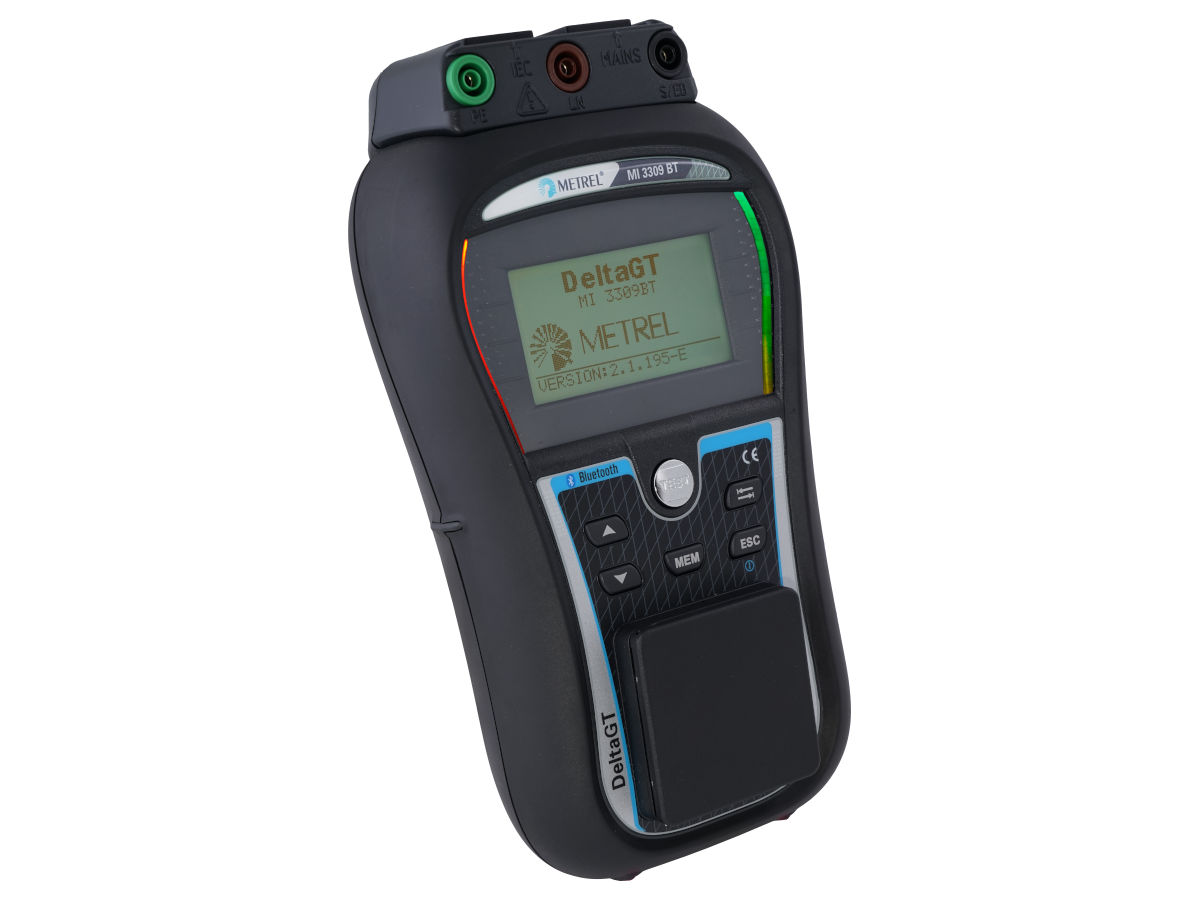

- Přístroj MI3309BT DeltaGT
- IEC kabel 2 m, 2 ks
- Měřicí vodič 1,5 m, 3 ks (černý, hnědý, zelený)
- Měřicí hrot, 3 ks (černý, hnědý, zelený)
- Krokosvorka, 3 ks (černá, hnědá, zelená)
- Kabel RS232, kabel USB
- NiMH akumulátor, velikost AA, 6 ks
- PC SW Metrel ES Manager BASIC licence
- Brašna
- Tištěná stručná uživatelská příručka v češtině
- Podrobný návod k používání v češtině (elektronicky v PDF)
- Anglická dokumentace k přístroji (elektronicky v PDF)
- Kalibrační list
Všeobecně
- Síťové napájení: 230 V AC, 50/60 Hz
- Napájení z akumulátorů: 9 V DC (6 x NiMH akumulátor, velikost AA)
- Provozní doba: typicky 8 hodin (s plně nabitými akumulátory)
- Přepěťová kategorie: CAT II / 300 V
- Třída ochrany: II (dvojitá izolace)
- Stupeň znečištění: 2
- Krytí: IP 40 (pouzdro přístroje), IP 20 (konektory)
- Displej: LCD s podsvícením
- Paměť: až 1500 měření
- Komunikace: RS232, USB, Bluetooth
- Rozměry: cca 14 x 8 x 26 cm
- Hmotnost: cca 1,14 kg (bez akumulátorů)
Spojitost PE
- Rozsah: 0,00 Ω ÷ 1999 Ω
- Napájení: z akumulátorů nebo ze sítě
- Měřicí napětí naprázdno: < 9 V AC
- Měřicí proud (R ≤ 2 Ω): ≥ 200 mA
- Metoda měření: dvouvodičově
- Kompenzace odporu měřicích vodičů: ano (do 5 Ω)
Izolační odpor, izolační odpor – sonda
- Rozsah: 0,00 MΩ ÷ 199,9 MΩ
- Napájení: z akumulátorů nebo ze sítě
- Jmenovité napětí: 250 V / 500 V DC (-0 %, +10 %)
- Jmenovitý proud: ≥ 1 mA DC
- Zkratový proud: max. 2,0 mA
Náhradní unikající proud, náhradní unikající proud – sonda
- Rozsah: 0,00 mA ÷ 20,0 mA
- Napájení: z akumulátorů nebo ze sítě
- Napětí naprázdno: < 50 V AC (při jmenovitém síťovém napětí)
- Zkratový proud: < 40 mA
Test polarity
- Napájení: z akumulátorů nebo ze sítě
- Napětí naprázdno: < 50 V AC (při jmenovitém síťovém napětí)
Rozdílový unikající proud
- Rozsah: 0,00 mA ÷ 19,99 mA
- Napájení: ze sítě
Dotykový proud
- Rozsah: 0,00 mA ÷ 7,00 mA
- Napájení: ze sítě
Vypínací čas proudových chráničů (RCD, PRCD)
- Rozsah: 0 ms ÷ 300 ms (0,5xIΔN)
- Rozsah: 0 ms ÷ 300 ms (IΔN)
- Rozsah: 0 ms ÷ 40 ms (5xIΔN)
- Napájení: ze sítě
- Jmenovitý proud: 10, 15, 30 mA
- Počáteční polarita: 0°,180°, obě
Zdánlivý výkon
- Rozsah: 0,00 kVA ÷ 4,00 kVA
- Proud: 0,00 A ÷ 16,00 A
- Napájení: ze sítě
Napětí
- Rozsah: 80 V ÷ 300 V
- Kmitočet: 50 Hz ÷ 60 Hz
- Způsob měření: skutečná efektivní hodnota TRMS
Proud pomocí kleští
- Rozsah: 0,00 mA ÷ 16,0 A
- Kmitočet: 50 Hz ÷ 200 Hz
- Typ proudových kleští: A1472
Test zásuvky
- Napětí: 80 V ÷ 300 V (Uln, Ulpe, Unpe)
- Způsob měření: skutečná efektivní hodnota TRMS
- Kmitočet: 50 Hz ÷ 60 Hz
- Odpor smyčky RI: 0,00 kΩ ÷ 1,99 kΩ
-

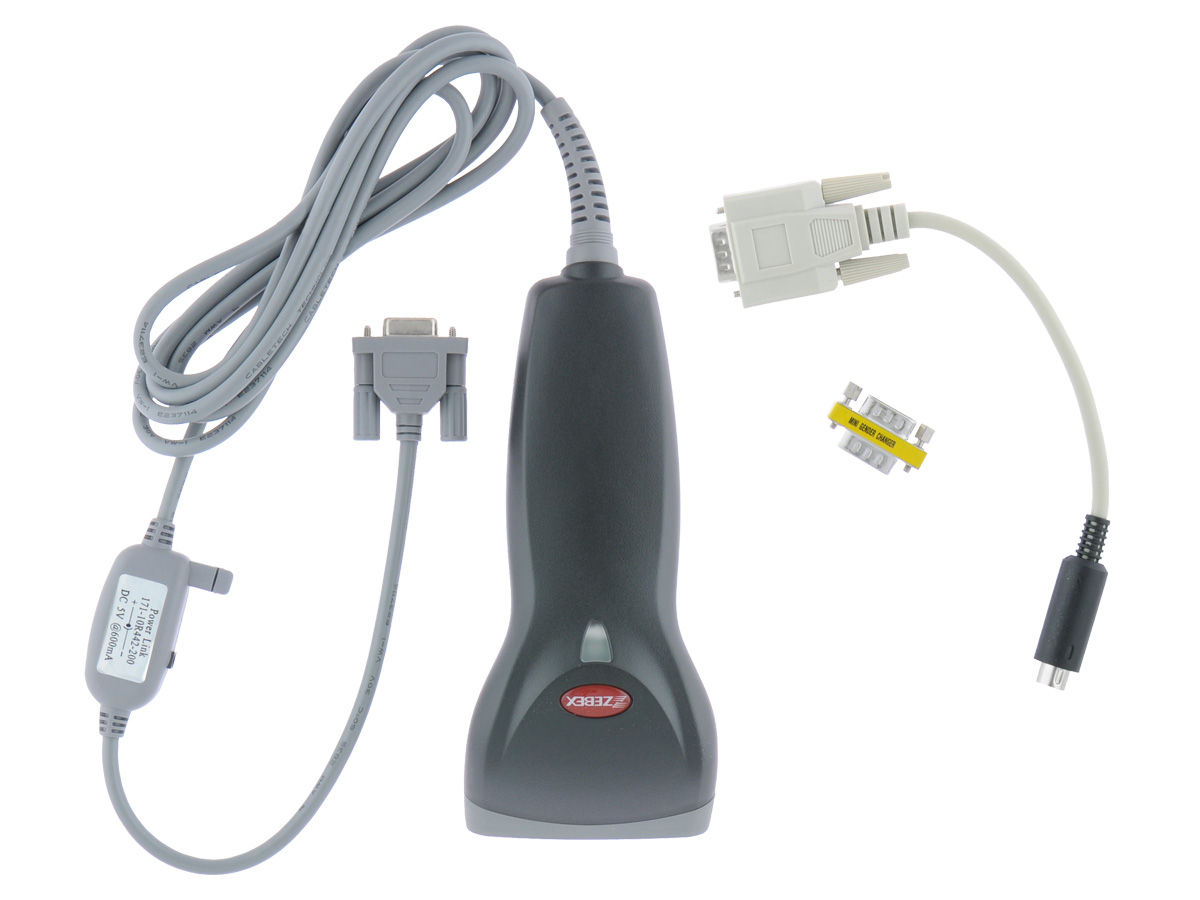

A1105 – Čtečka čárového kódu
7 195 Kč (5 946 Kč bez DPH) Do košíku -
A1153 – Měřicí vodič, černý, 20 m
1 150 Kč (950 Kč bez DPH) Do košíku -
A1154 – Měřicí vodič, černý, 4 m
428 Kč (354 Kč bez DPH) Do košíku -
A1160 – Rychlonabíječka 8x AA + 6x NiMH AA
4 015 Kč (3 318 Kč bez DPH) Do košíku -

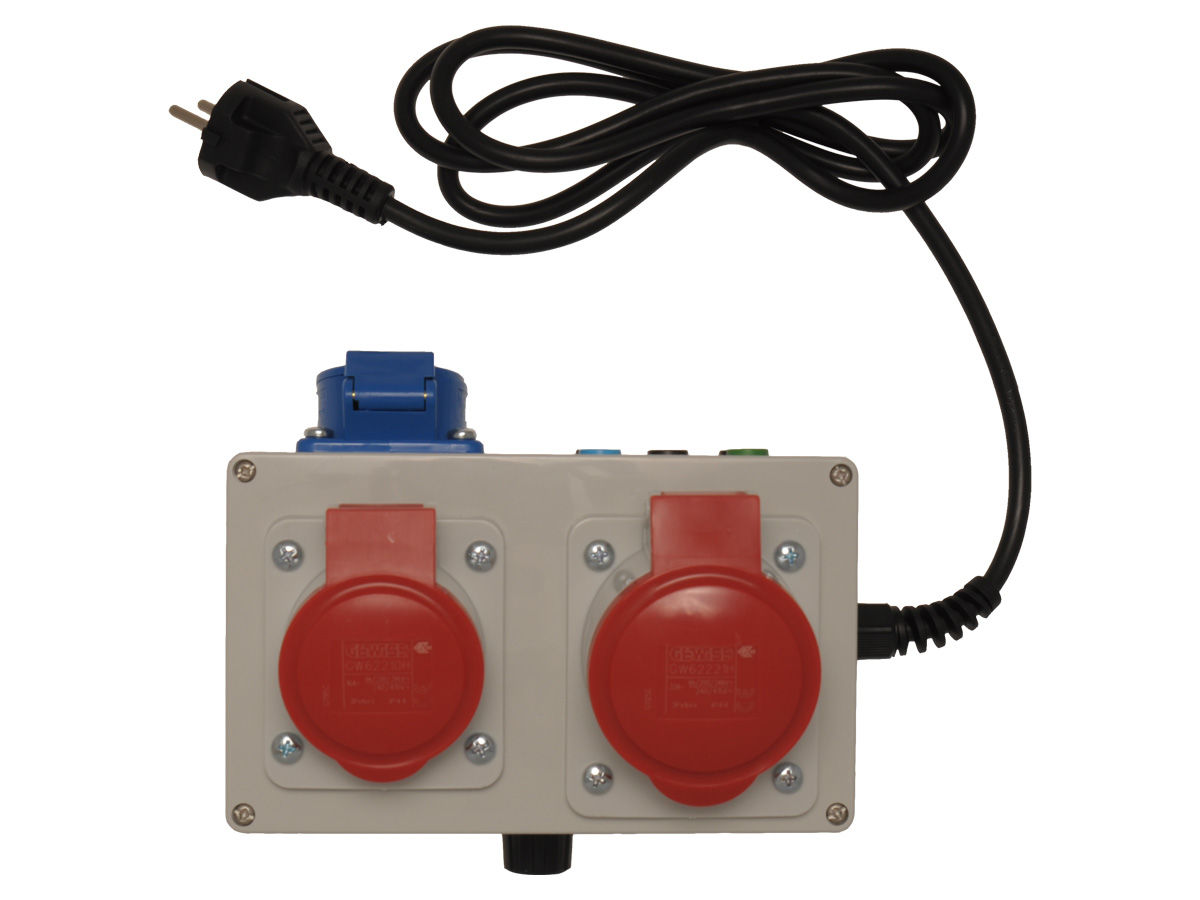

A1207 – Třífázový adaptér
9 002 Kč (7 440 Kč bez DPH) Do košíku -
A1271 – Malá brašna, velikost S
1 385 Kč (1 145 Kč bez DPH) Do košíku -
A1289 – Malá brašna, velikost M
1 549 Kč (1 280 Kč bez DPH) Do košíku -

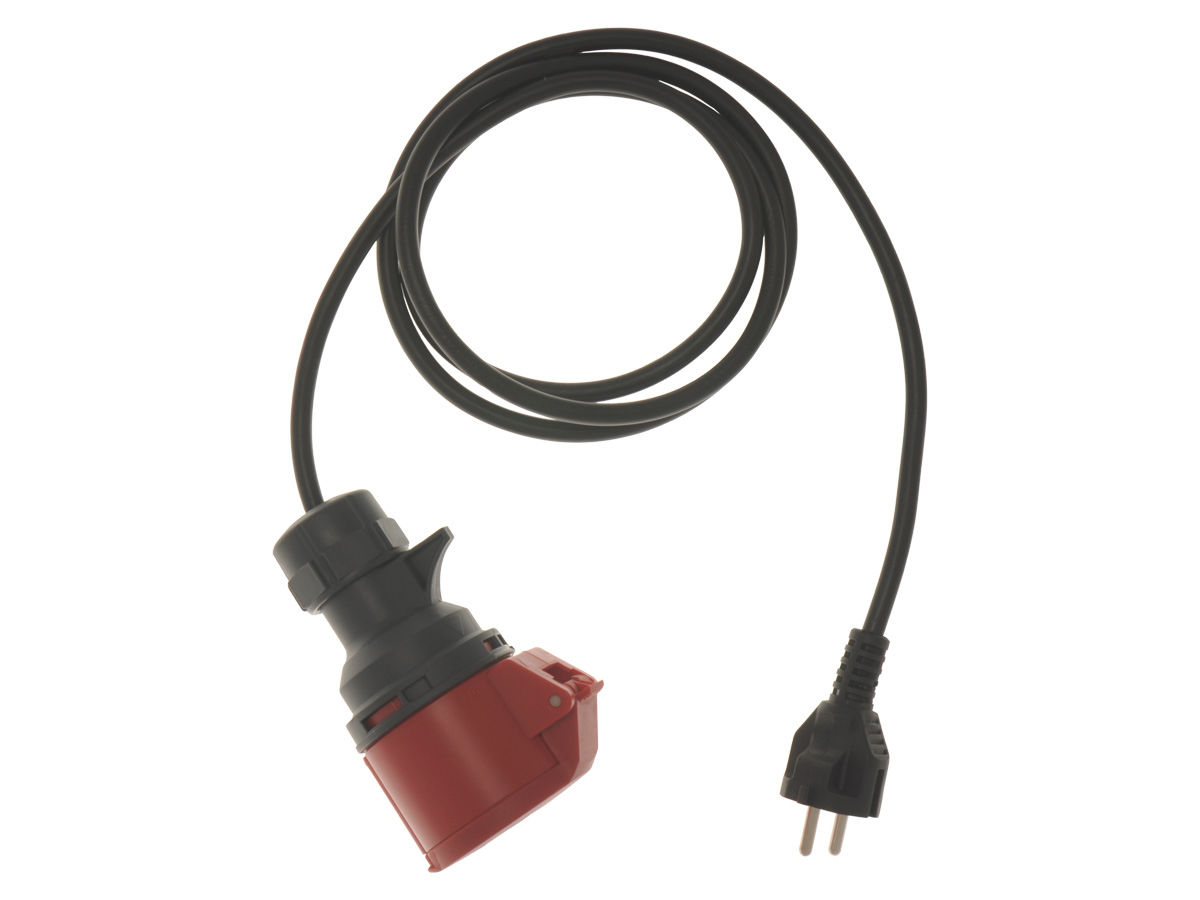

A1316 – Třífázový adaptér (16 A CEE-Schuko)
