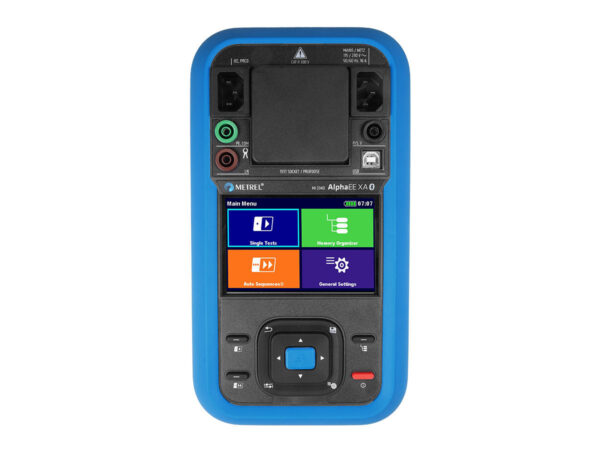

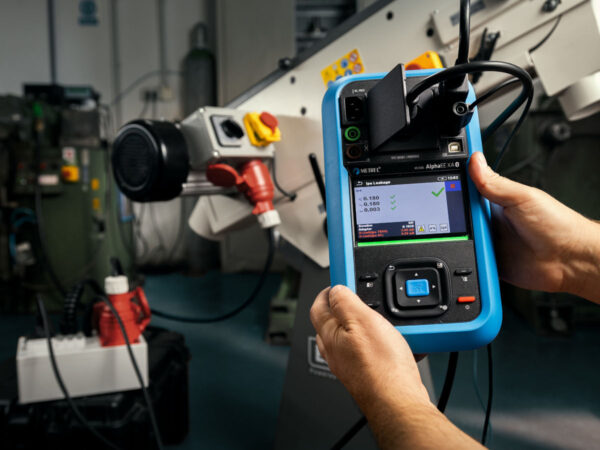

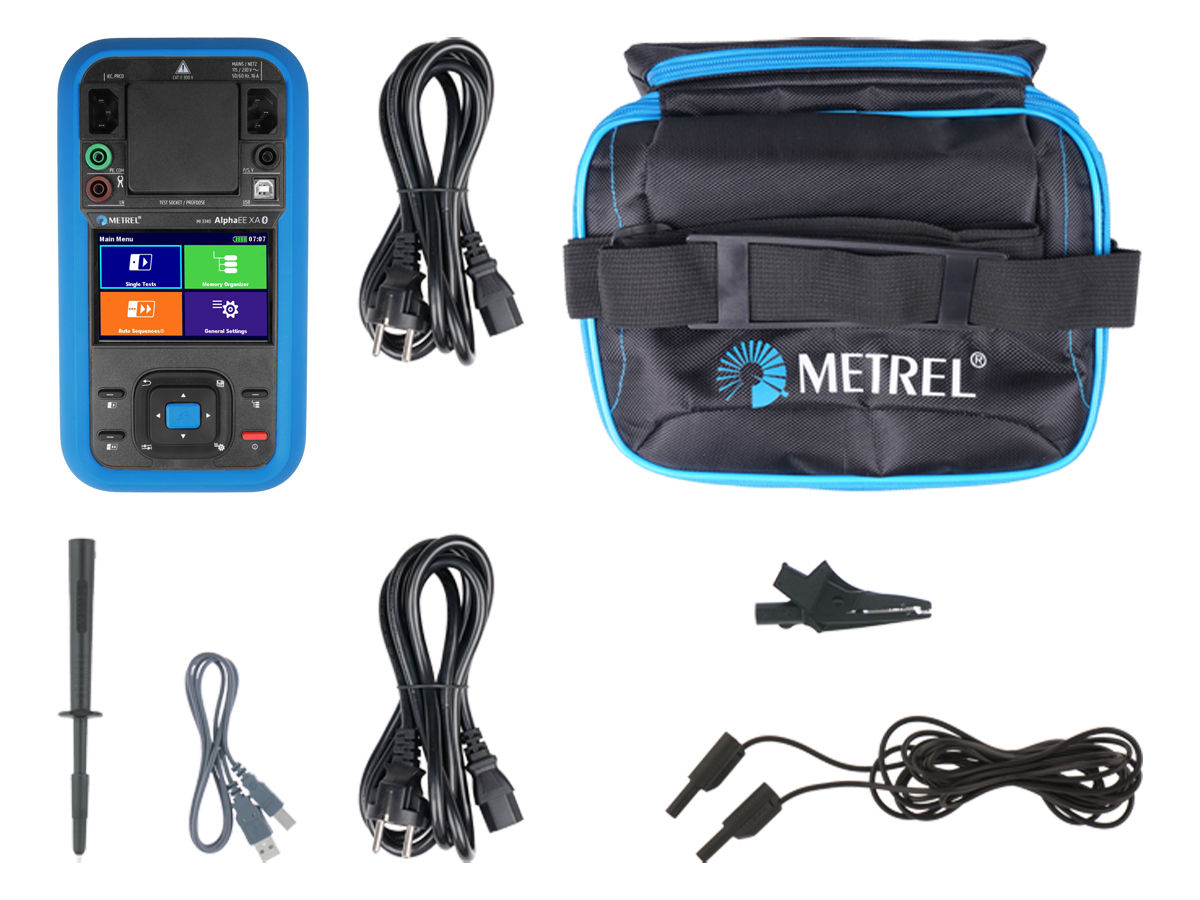

MI3340 – AlphaEE XA

Všeobecně

• Síťové napájení: 115/230 V AC, 50/60 Hz
• Akumulátor: Li-ion akupack 7.2 V, 4400 mAh (typ 18650T22A2S2P)
• Přepěťová kategorie: CAT II / 300 V
• Třída ochrany: I (napájení ze sítě), II (napájení z akumulátorů)
• Stupeň znečištění: 2
• Krytí: IP 40 (pouzdro přístroje), IP 20 (konektory)
• Displej: 4,3″ (10,9 cm) TFT barevný dotykový
• Paměť: dle velikosti karty MicroSD
• Komunikace: USB, Bluetooth
• Rozměry: cca 15 x 8 x 28 cm
• Hmotnost: cca 1,7 kg

Spojitost

• Rozsah: 0,00 Ω ÷ 1999 Ω
• Měřicí napětí naprázdno: 4 ÷ 6 V r.m.s.
• Polarita měřicího proudu: obousměrný, kontinuální
• Měřicí proud (R < 2 Ω): > ±0.2 A DC
• Kompenzace odporu měřicích vodičů: ano

Izolační odpor, izolační odpor – sonda

• Rozsah: 0,00 MΩ ÷ 199,9 MΩ
• Jmenovité napětí: 50 V, 100 V, 250 V, 500 V DC (-0 %, +10 %)
• Zkratový proud: max. 2,0 mA

Náhradní unikající proud, náhradní unikající proud – sonda

• Rozsah: 0,00 mA ÷ 19,99 mA
• Napětí naprázdno: 230 V AC, 110 V AC
• Zkratový proud: < 2 mA

Rozdílový unikající proud

• Rozsah: 0,00 mA ÷ 19,99 mA
• Zobrazený výkon: 0,00 W ÷ 3,70 kW

PE unikající proud

• Rozsah: 0,000 mA ÷ 19,99 mA
• Zobrazený výkon: 0,00 W ÷ 3,70 kW

Dotykový proud

• Rozsah: 0,000 mA ÷ 19,99 mA
• Zobrazený výkon: 0,00 W ÷ 3,70 kW

Unikající proud mezi dvěma body

• Rozsah: 0,000 mA ÷ 19,99 mA

Proud z plovoucího vstupu

• Rozsah: 0,000 mA ÷ 19,99 mA

Výkon

• Rozsah: 0,00 W (VA, Var) ÷ 3,70 kV (kVA, kVar)
• Účiník: 0,00 ÷ 1,00
• Celkové harmonické zkreslení napětí (THDU): 0,0% ÷ 99,9%
• Celkové harmonické zkreslení proudu (THDI): 0 mA ÷ 16,00 A
• Kosinus Φ: 0,00 ÷ 1,00
• Proud: 0 mA ÷ 16,00 A
• Napětí: 0,0 V ÷ 264 V

Test polarity

• Zkušební napětí (normální): < 230 V AC
• Maximální proud: < 2 mA
• Testovací napětí (aktivní): síťové napětí

Proudové chrániče (PRCD, RCD) – všeobecně

• Jmenovitý proud: 10, 15, 30 mA
• Typ měřicího proudu: sinusový (AC), pulsující (A, F), vyhlazený DC (B, B+)

Proudové chrániče (PRCD, RCD) – vypínací čas

• Rozsah: 0 ms ÷ 300 ms (999 ms*) (0,5xIΔN)
• Rozsah: 0 ms ÷ 300 ms (40 ms*) (IΔN)
• Rozsah: 0 ms ÷ 40 ms (5xIΔN)

* Podle normy AS/NZS 3017

Proudové chrániče (PRCD, RCD) – vypínací proud

• Rozsah: 0,2 ÷ 2,2 IΔN (závisí na typu chrániče a IΔN)

Proudové chrániče (RCD) – dotykové napětí

• Rozsah: 0,0 V ÷ 99,9 V

Odpor PE vodiče (PRCD)

• Rozsah: 0,00 Ω ÷ 19,99 Ω
• Měřicí proud (R < 2 Ω): > 0.2 A DC

Proudové chrániče (EV RCD) – všeobecně

• Jmenovitý proud: 6 mA (vyhlazený DC),10, 15, 30 mA
• Typ měřicího proudu: sinusový (AC), pulsující (A), vyhlazený DC

Proudové chrániče (EV RCD) – vypínací čas

• Rozsah: 0,0 ms ÷ max. čas (závisí na typu chrániče a násobku IΔN)

Proudové chrániče (EV RCD) – vypínací proud

• Rozsah: 0,2 ÷ 1,1 IΔN (typ AC)
• Rozsah: 0,2 ÷ 1,5 IΔN (typ A)
• Rozsah: 1,5 mA ÷ 6,0 mA (typ B, B+)

Odpor PE vodiče (EV RCD, I test = standardní)

• Rozsah: 0,00 Ω ÷ 19,99 Ω
• Měřicí proud (R < 2 Ω): > 0.2 A DC

Odpor PE vodiče (EV RCD, I test = nízký)

• Rozsah: 0,0 Ω ÷ 19,9 Ω
• Měřicí proud (R < 2 Ω): < 3 mA

Napětí SELV/PELV

• Rozsah: 0,0 V ÷ 264 V AC
• Rozsah: ±(0,0 V ÷ 264 V DC)
• Kmitočet: 0 Hz (DC), 15 Hz ÷ 500 Hz
• Způsob měření: skutečná efektivní hodnota TRMS, AC, DC

Diagnostický test EVSE

• Test se provádí pomocí analyzátoru A1632

Rozšířené TRMS měření

• Napětí: 103 V ÷ 253 V (Uln, Ulpe, Unpe)
• Odpor smyčky RI: 0,0 kΩ ÷ 9,9 kΩ

Proud pomocí kleští

• Rozsah: 0,10 mA ÷ 24,9 A
• Kmitočet: 50 Hz ÷ 200 Hz
• Typ proudových kleští: A1472
