MI3360M – OmegaGT XA

Profesionální přenosný přístroj pro provádění revizí elektrických spotřebičů, strojů a instalací. Existuje ve 4 variantách (původní označení OmegaPAT XA). Tato varianta má oproti základní měření spojitosti proudem 10 A a 25 A a dále je určena pro měření zdravotnických el. přístrojů dle IEC/EN 62353.

Upozornění: Dodávaná dokumentace je pouze v anglickém jazyce.

Cena je včetně kalibračního listu.

EAN: 3831063426998 Kód zboží: MI3360M Kategorie: , , Výrobce:

85 915 Kč (71 004 Kč bez DPH)

Cena platí pro e-shop

Dostupné na objednávku

Měření

  • Spojitost
  • Izolační odpor
  • Unikající proud: náhradní metoda, ochranným vodičem a rozdílová metoda
  • Dotykový proud
  • Výkon a harmonické složky
  • Funkční test
  • Parametry proudového chrániče (RCD, PRCD)
  • Odpor PE vodiče
  • Test polarity
  • Proud pomocí kleští
  • Kontrola pojistek

Další vlastnosti

  • AUTO SEQUENCE® - automaticky provádí výrobcem nebo uživatelem předdefinované měřicí postupy
  • Použití sítích s napětím 110 / 230 V AC, 50 / 60 Hz
  • Dobře čitelný dotykový displej
  • Funkce HELP zobrazitelná na displeji
  • Měření spojitosti proudem 0.2 / 10 / 25 A
  • Testování proudových chráničů (RCD, PRCD)
  • Testování svařovacích zařízení (s adaptérem A1422)
  • Měření zdravotnických el. přístrojů dle IEC/EN 62353
  • Ukládání výsledků do paměti a komunikace s PC
  • Podpora microSD karet
  • Data lze přenášet také pomocí Bluetooth komunikace (vestavěný modul)
  • PC software Metrel ES Manager BASIC v české verzi (součástí dodávky)
  • Aplikace aMESM pro Android (volitelné příslušenství)
  • Rozsáhlé příslušenství

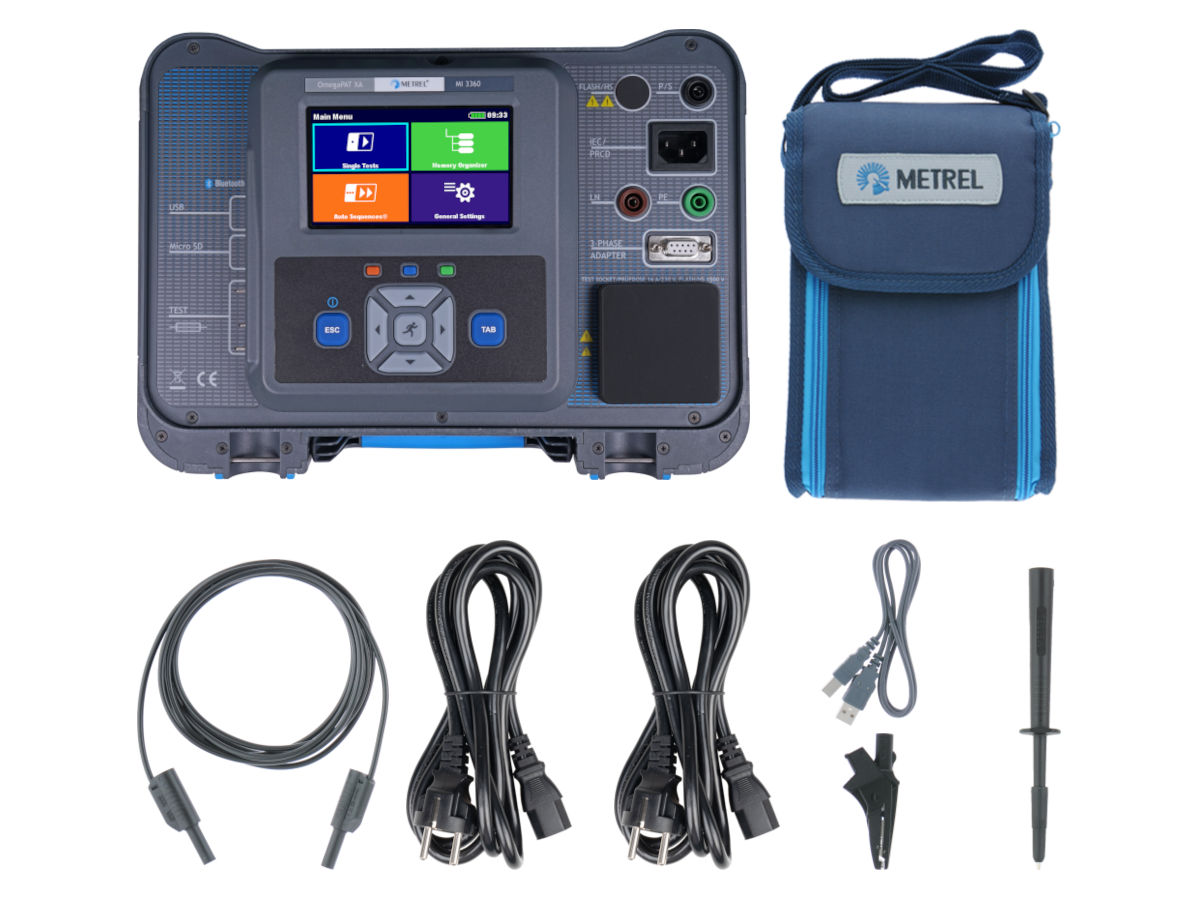

Rozsah dodávky

  • Přístroj MI3360M OmegaGT XA
  • Napájecí síťový kabel
  • Měřicí IEC kabel 2m
  • Měřicí vodič, černý
  • Měřicí hrot, černý
  • Krokosvorka, černá
  • Kabel USB
  • PC SW Metrel ES Manager BASIC (licence v přístroji)
  • Brašna na příslušenství
  • Tištěná stručná uživatelská příručka v angličtině
  • Podrobný návod k používání v angličtině (elektronicky v PDF)
  • Kalibrační list

Jiné varianty přístroje



Všeobecně

  • Napájení: 110 V / 230 V AC, 50 Hz / 60 Hz
  • Max. zátěž: 10 A (trvale), 16 A (krátkodobě), 1,5 kW (motor)
  • Přepěťová kategorie: CAT II / 300 V
  • Třída ochrany: I (síťové napájení), II (bateriové napájení)
  • Stupeň znečištění: 2
  • Krytí: IP 40, IP 20 (zásuvka)
  • Displej: 4,3″ (10,9 cm) TFT barevný dotykový
  • Komunikace: RS232, USB, Bluetooth
  • Kapacita úložiště: podle paměťové karty microSD
  • Rozměry: 31 x 13 x 25 cm
  • Hmotnost: 6,1 kg

Spojitost

  • Rozsah: 0,00 Ω ÷ 999 Ω
  • Volba testovacího proudu: 0,2 / 10 / 25 A
  • Měřicí proud (R < 2 Ω): > 0,2 A
  • Měřicí proud (R < 0,1 Ω): > 10 A (při 230 V)
  • Měřicí proud (při zkratu): > 25 A (při 230 V)
  • Měřicí napětí naprázdno: < 9 V AC

Izolační odpor

  • Rozsah: 0,00 MΩ ÷ 199,9 MΩ
  • Jmenovité napětí: 250 V, 500 V (-0 %, +10 %)
  • Zkratový proud: max. 2.0 mA

Unikající proud – náhradní metoda

  • Rozsah: 0,00 mA ÷ 19,99 mA
  • Měřicí napětí naprázdno: 230 V nebo 110 V AC

Unikající proud – rozdílová metoda

  • Rozsah: 0,000 mA ÷ 19,99 mA
  • Zobrazený výkon: 0 W ÷ 3,70 kW

Dotykový proud

  • Rozsah: 0,000 mA ÷ 19,99 mA
  • Zobrazený výkon: 0 W ÷ 3,70 kW

Unikající proud – přímá metoda (PE vodičem)

  • Rozsah: 0,000 mA ÷ 19,99 mA
  • Zobrazený výkon: 0 W ÷ 3,70 kW

Výkon a harmonické složky

  • Rozsah: 0 W (VA, Var) ÷ 3,70 kW (kVA, kVar)
  • Celkové harmonické zkreslení napětí THDU: 0,0 % ÷ 99,9 %
  • Celkové harmonické zkreslení proudu THDI: 0,00 A ÷ 16,00 A
  • Účiník: 0,00 ÷ 1,00
  • Rozsah napětí: 0,0 V ÷ 264 V
  • Rozsah proudu: 0,00 A ÷ 16,00 A

Proudové chrániče – všeobecně

  • Jmenovitý proud: 10, 15, 30 mA (100, 300 mA s adaptérem A1322, A1422)
  • Tvar rozdílového proudu: sinusový (AC), pulsující (A, F), vyhlazený DC (B, B+)

Proudové chrániče – dotykové napětí

  • Rozsah: 0,0 V ÷ 99,9 V
  • Měřicí proud: 10, 15, 30 mA

Proudové chrániče – vypínací čas

  • Rozsah: 0,0 ms ÷ max. čas (závisí na typu chrániče a násobku IΔN)

Proudové chrániče – vybavovací proud

  • Rozsah: 0,2 ÷ 2,2 IΔN (závisí na typu chrániče a IΔN)

Odpor vodiče PE

  • Rozsah: 0,00 Ω ÷ 999 Ω
  • Měřicí proud (R ≤ 2 Ω): ≥ 200 mA

Test polarity

  • Testovací napětí (režim normal): < 50 V
  • Testovací napětí (režim active): síťové napětí
  • Spotřeba při aktivním testu: < 25 VA

Proud pomocí kleští

  • Rozsah: 0,00 mA ÷ 24,9 A
  • Kmitočet: 50 Hz ÷ 200 Hz

Kontrola pojistek

  • Testovací napětí: 5 V DC
  • Testovací proud: < 1 mA
